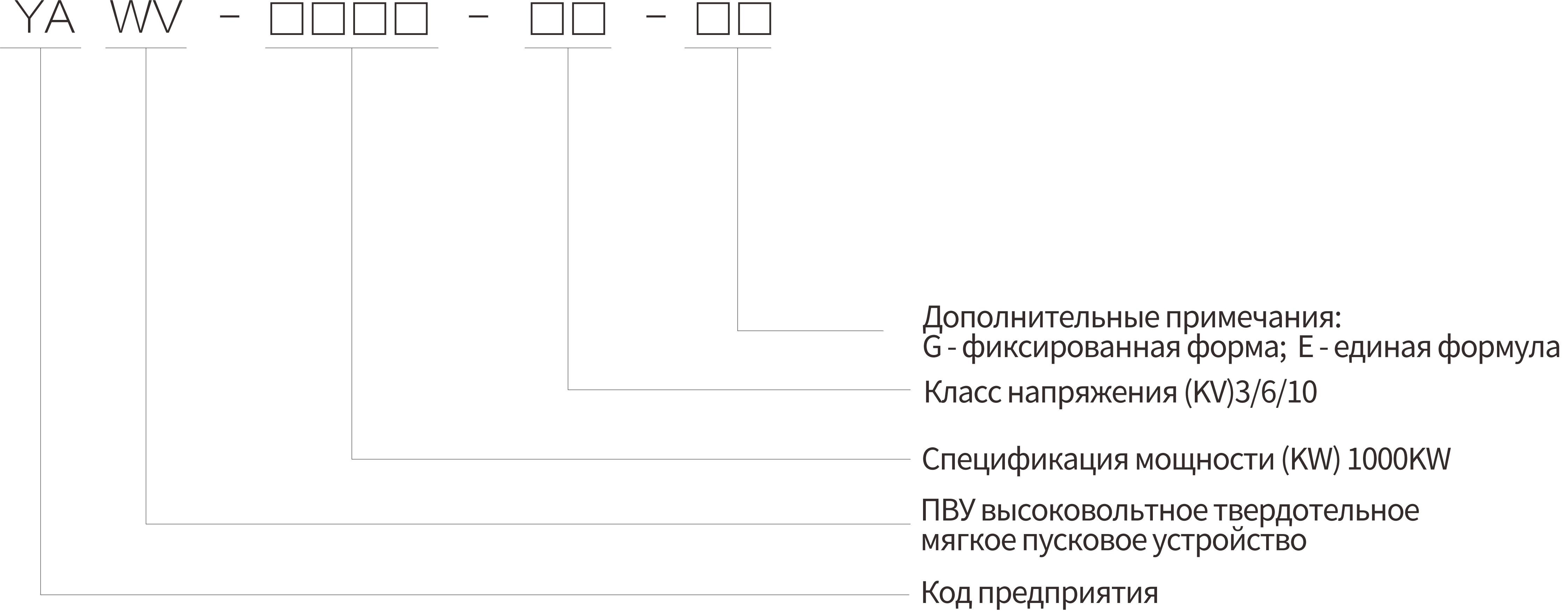

Смысл модели

Принцип работы

• Управляющим ядром твердотельных пусковых установок высокого давления серии YAMV является микропроцессор MCU.  Микропроцессор осуществляет управление фазовым срабатыванием SCR для снижения напряжения, добавляемого к двигателю, а затем плавно увеличивает крутящий момент двигателя, медленно и медленно управляя напряжением и током, добавляемыми к двигателю, до тех пор, пока двигатель не ускорится до полной скорости, этот способ запуска может уменьшить ток пуска и удара двигателя и уменьшить пары!  Удар самой сети и двигателя также уменьшает механическое воздействие на механические устройства нагрузки, подключенные к двигателю, чтобы продлить срок службы оборудования и сократить время обнаружения неисправностей и простоев.  Когда электричество: после того, как машина достигла полной скорости, ток двигателя падает до значения тока нормальной полной скорости, устройство мягкого запуска серии YAMV имеет шунтовое выходное реле, которое закрывает вакуумный контактор высокого давления в шунте: соедините ток двигателя через шунтирующий контактор, предотвратите тепловые потери, вызванные падением давления, вызванным проводом SCR, повысите эффективность работы и надежность.

Характеристики

• Несколько способов запуска
   Однофазное оптическое волокно и многоточечный электромагнитный запуск в сочетании с технологией для достижения высоковольтного тиристора триггерного обнаружения и контура управления низким давлением между изоляцией, безопасной и надежной.  Повысилась надежность устройства.
• Различные интерфейсы связи
   Настройка интерфейса связи RS - 485, стандартного протокола связи Modbus, для связи с верхней машиной или централизованным центром управления.
• Различные режимы запуска
   Запуск наклона напряжения, запуск наклона тока, запуск наклона скачка, в зависимости от различных нагрузок можно выбрать соответствующие параметры запуска для достижения оптимального эффекта запуска.
• Дружелюбный интерфейс человека
   Человеческое окно с сенсорным экраном в режиме реального времени контролирует состояние системы, собирает данные о группе клапанов, изменяет или устанавливает параметры управления системой.
• Инновационное технологическое проектирование радиаторов
   Мощные устройства используют компонентную структуру, тиристор и радиатор с использованием продольной собачьей каскадной последовательной структуры, эффект охлаждения хороший, долгосрочная структура компактна.
• Защита тиристора
   Технология динамического и статического выравнивания давления поглощающей емкостной сети обеспечивает надежную и безопасную работу силовых устройств в последовательном соединении высокого и нижнего уровней.
• Диверсификация каналов доступа
   В соответствии с требованиями пользователя на месте вы можете выбрать способ установки кабеля снизу вверх и вниз, вверх и вниз, боковым входом и выходом, боковым входом и выходом.
• Многочисленные режимы управления
   Вся машина имеет локальные, удаленные (внутренние сухие контакты), PLC, связь (485 интерфейс, Modbus) функции управления стартом и остановкой.
• Высокая надежность безопасности
   Электрическая изоляция между высоким и низким напряжением полностью использует волоконно - оптическую изоляцию и магнитную изоляцию, имеет функцию предварительной настройки двигателя низкого давления (380V), используя стандартный шкаф высокого давления с пятью защитными функциями.
• Стандартная модульная конструкция
   Используя модульную конструкцию силового тиристора высокого давления, модульную конструкцию, он и установка и обслуживание всей машины.
• Промышленный 5G IoT (Соглашение о заказе)
   Через промышленный Ethernet + 5G, после подключения к облачному серверу, для анализа больших данных и связанных с ним алгоритмов искусственного интеллекта, чтобы предоставить данные, в полной мере использовать вычислительную силу облачной платформы для достижения онлайн - анализа и диагностики состояния работы двигателя, достижения раннего предупреждения о неисправностях и оптимизации управления.

Технические параметры

• Основные параметры

1. Вид нагрузки: трехфазный асинхронный двигатель высокого давления с крысиной клеткой, синхронный двигатель
2. Напряжение переменного тока: 3000 - 10000VAC
3. Частота работы:50Hz/60Hz±2Hz
4. Фазовый порядок: выходной конец позволяет работать в любом порядке фаз
5. Контактор шунта: контактор с прямой пусковой мощностью
6. Управление питанием:AC220V±15%
7. Защита от мгновенного перенапряжения: абсорбционная сеть DV / DT
8. Частота запуска: 1 - 6 раз (в час)
9. Условия окружающей среды: температура окружающей среды: - 20°C ~ + 50°C
                                                          Относительная влажность: 5% - - 95% без туфа
                                            Высота над уровнем моря менее 1500 м (более 1500 м)

• Интерфейс операции

1. Показать: Показать на сенсорном экране
2. Язык: Китайский / английский

• Регистрация данных

1. Запись поиска неисправностей: регистрация всех неисправностей в истории устройства
2. Регистрация рабочего времени: регистрация накопленного времени работы устройства за всю историю
3. Журнал операций: Запись всех операций в истории устройства

• Функция защиты

1. Входная фазовая защита: при запуске или отсутствии какой - либо фазы в эксплуатации действие защиты парковки сопровождается сигналом
2. Выходная фазовая защита: при отсутствии электрического тока на выходе из любой фазы действие защиты парковки сопровождается сигналом
3. Защита от задержек запуска: ограничение времени запуска: 5 - 120S
4. Защита от пускового перенапряжения: настройка защиты от пускового перенапряжения: 300 - 700le
5. Запустить защиту от перенапряжения: Запустить настройки защиты от перенапряжения: 60 - 200% le
    Время действия защиты от перенапряжения: 0 - 120S
6. Защита от несбалансированности фазового тока: Настройка защиты от несбалансированности тока: 0 - 80% le
    Неравномерность тока Защищает время действия: 0 - 120S
7. Запустить защиту от недозагрузки: Запустить настройки защиты от недозагрузки: 0 - 80% le
    Время действия незагруженной защиты: 0 - 120S
8. Защита от перенапряжения: Настройка защиты от перенапряжения: 80 - 150% Ue
    Время действия защиты от перенапряжения: 0 - 120S
9. Защита от низкого давления: Настройка защиты от низкого давления: 60 - 100% Ue
    Время действия защиты от низкого давления: 0 - 120S
10. Остановка с выключением высокого давления: остановка более 1 часа, срабатывание неисправного реле один раз

• Информационная записка

1. Протокол / интерфейс связи:Modbus RTU
2. Подключение к сети: каждый RPMV может подключаться к 32 устройствам ODS
3. Функция: через интерфейс связи можно наблюдать состояние работы, программирование

• Показать по приборам

1. напряжение основного источника питания: отображение напряжения трехфазного основного источника питания
2. Трехфазный ток: Показать ток трехфазного основного контура

Выбор и размер

Примечания

• В дополнение к вышеуказанной стандартной форме шкафа, наш отдел может предоставить клиентам нестандартные индивидуальные продукты, размер продукта в натуральной форме.
