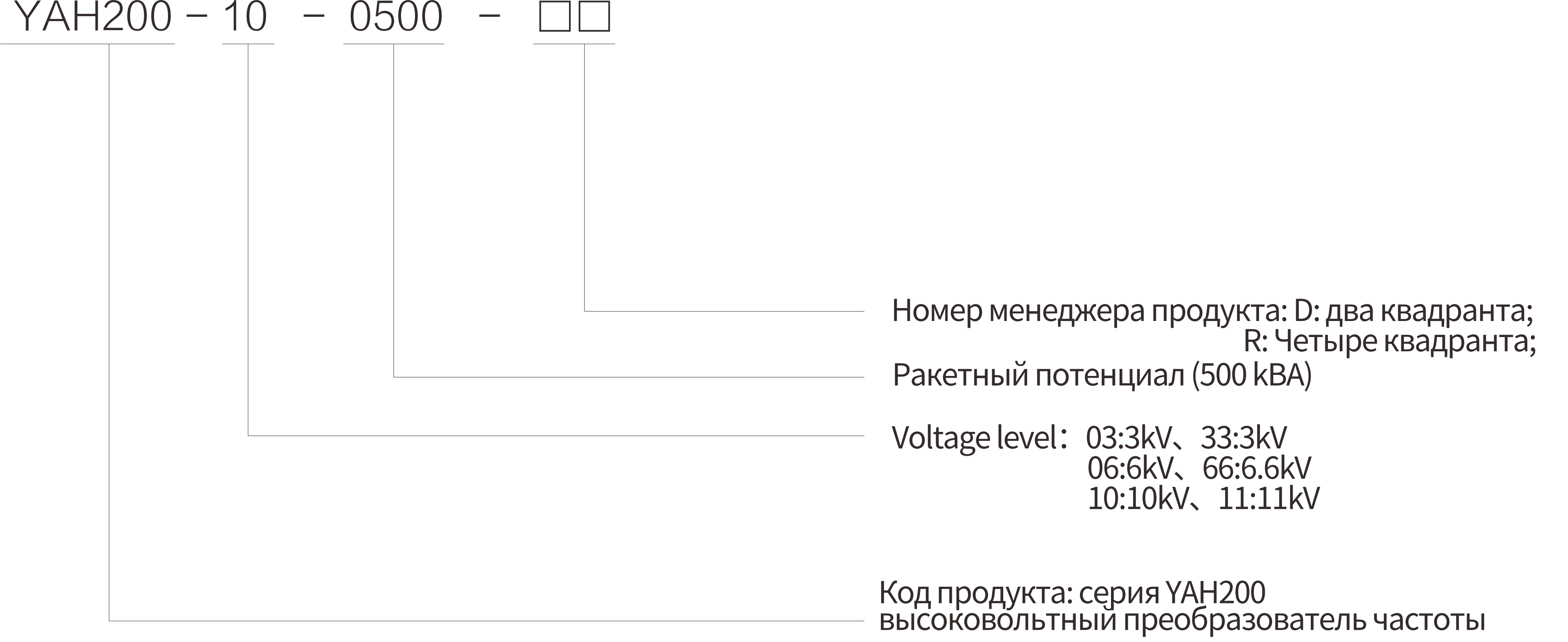

Смысл модели

Топология системы

Стандартный интерфейс IO

Схема обхода системы

• Ручной обход.
  Состоит из однократного одноразового разъединительного переключателя QS1 и одноножевого разъединительного переключателя OS2 - a / 0S2 - b.  Ручной шунтирующий шкаф спроектирован в строгом соответствии с требованиями блокировки « пять защит», выход преобразователя OS2 - a и шунтирующий разъединитель высокого давления 0S2 - b механическая блокировка, полностью обеспечивает безопасную работу системы частотной модуляции.

• Автоматический обход с одним буксиром
  Состоит из трех вакуумных контакторов KM1, KM2, KM3 и двух разъединительных затворов QS1 и QS2.  Выходной вакуумный контактор преобразователя частоты KM2 и вакуумный контактор рабочей частоты KM3 блокируются друг с другом, что полностью обеспечивает безопасную работу системы частотной модуляции.  Ножние затворы QS1 и QS2 не имеют механической блокировки, но отключаются вручную во время ремонта, чтобы сформировать четкую точку разъединения, чтобы обеспечить безопасность персонала, как в рабочем, так и в преобразовательном режиме работы в замкнутом состоянии.

• Перетащите попутный обход.
   Обходный шкаф 1 состоит из однократного однократного сегрегационного переключателя QS1, однократного: двойного сегрегационного переключателя QS2 - a / QS2 - b, ручного шунтового шкафа, разработанного в строгом соответствии с требованиями блокировки « пять защит», выходного QS2 - a преобразователя и шунтового высоковольтного разъединителя QS2 - b механическая блокировка, полностью обеспечивает безопасную работу системы частотной модуляции.  Шкаф 2 такой же, как и шкаф 1.

• Один буксир, два изолированных автоматических шунта.
   Объёмный шкаф 1 в основном оснащен тремя вакуумными контакторами KM1, KM2KM3 и двумя ножными затворами QS1 и QS2.  Выходной вакуумный контактор преобразователя частоты KM2 и вакуумный контактор рабочей частоты KM3 блокируются друг с другом, что полностью обеспечивает безопасную работу системы частотной модуляции.  Ножние затворы QS1, QS2 не имеют механической блокировки, только при ремонте отключены вручную, чтобы сформировать видимость;  Точка отключения, обеспечивающая безопасность персонала, в рабочем частотном и преобразовательном движении: как в строчном состоянии, так и в закрытом состоянии.  Шкаф 2 такой же, как и шкаф 1.

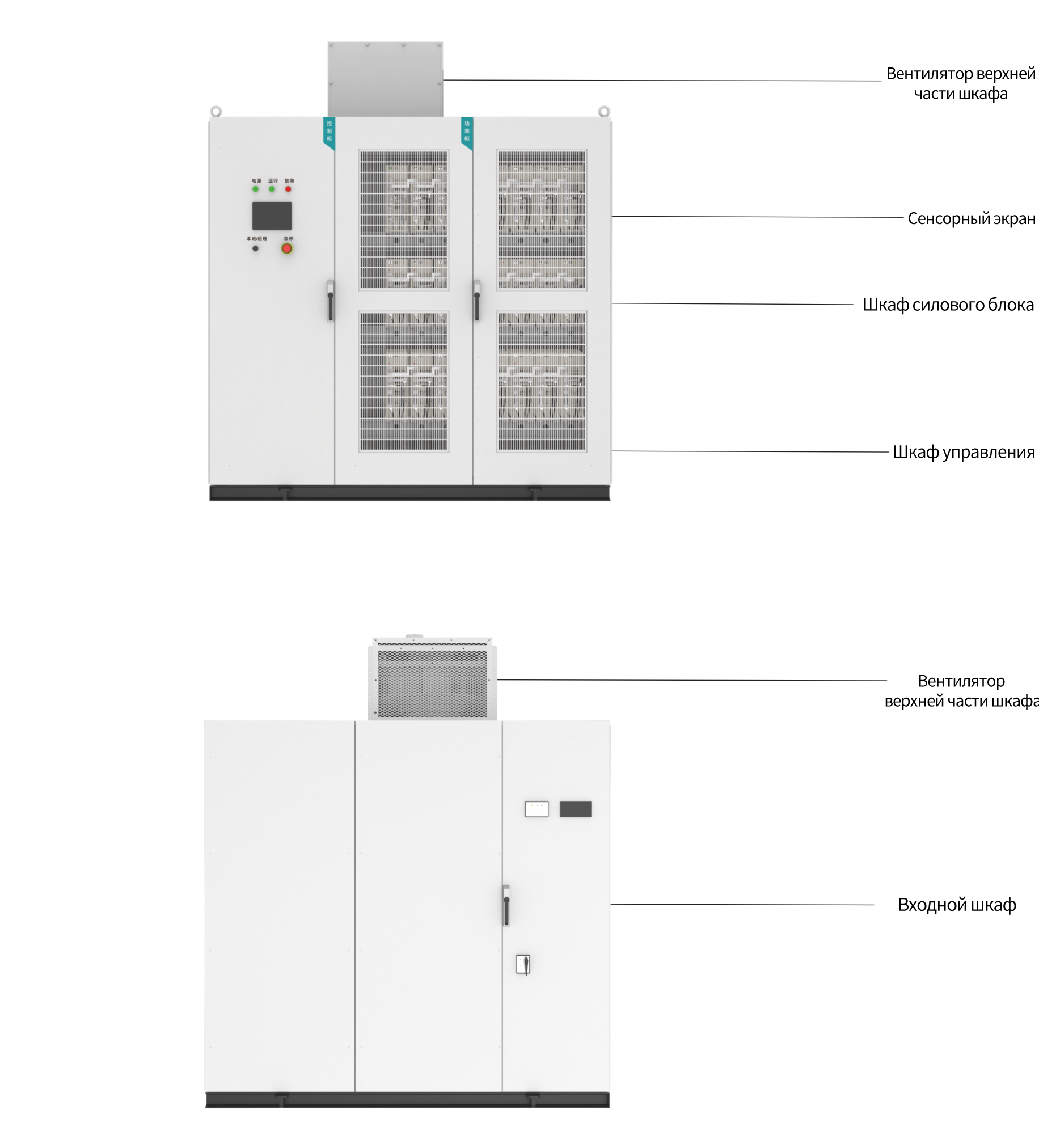

Схема конструкции шкафа

Технические параметры

• Ввод

1. Класс напряжения:3kV/3.3kV/6kV/6.6kV/10kV/11kV
2. Диапазон колебаний напряжения:-15%~+10%
3. Частота напряжения:50/60Hz;±5%
4. Фактор мощности:≥ 0.97(При полной загрузке)
5. Эффективность системы:≥96%(При полной загрузке)
6. Гармония тока:≤4%

• Экспорт

1. Диапазон напряжения: 0 ~ номинальное входное напряжение
2. Частотный диапазон:0~120Hz(Можно настроить)
3. Гармония тока:≤4%

• Управление питанием

1. Диапазон напряжения: трехфазная четырехпроводная система380V，±10%，50/60HZ
2. Номинальная емкость: не меньше10kVA

• Управляющие свойства

1. Режим управления: V / F контроль;  Нет векторного управления PG (SVC);  Есть PG векторное управление (FVC)
2. Коэффициент регулирования скорости: 1: 50 (VF);  1: 100 (SVC);  1: 200 (VC)
3. Точность управления скоростью: ±1% (VF);  ± 0,4% (SVC);  ± 0,2% (VC)
4. Время отклика крутящего момента: < 200 мс (SVC); <  100 мс (VC)
5. Запускной момент: 0.5Hz150% Номинальный момент вращения (SVC);  0 Hz 180% Номинальный момент вращения
6. Мощность перегрузки:120%:60s
7. Плюс время замедления: 0 - 3600s (можно настроить)

• Пользовательский зажим

1. Ввод переключателя: 8 - канальный вход цифровой величины (масштабируемый, программируемый, совместимый с 1 высокоскоростным импульсным входом, диапазон ввода: 0 ~ 50 kHz)
2. Выход переключателя: 8 - канальный выход цифровой величины (масштабируемый, программируемый, совместимый с 1 - канальным высокоскоростным импульсным входом, входной диапазон: 0 ~ 50kHz)
3. Выход реле: выход реле 8 каналов (масштабируемый, программируемый)
4. Имитационный ввод:4Дорога:AI1、AI2、A13、AI4:-10~+10V/0~20mA
5. Выход аналоговой величины:5Дорога:AO1、AO2、AO3、AO4、AO5:0~+10V/0~20mA

• Функция защиты

1. 系统保护：过流、过压、欠压、电机过载、变频器过载、缺相，过热、温控仪故障、门禁故障、通讯故障等
2. 单元保护：欠压、过压、电源、过热、输入缺相、模块故障、电源故障、通讯故障、旁路失败等

• Прочее

1. Человеко - машинный интерфейс: сенсорный экран
2. Способы связи: Поддержка протокола Modbus (со стандартным интерфейсом RS485), варианты CANopen, Profibus DP, Profinet и Ethernet
3. Способ установки: установка шкафа
4. Класс защиты: IP30
5. Уровень шума:≤75dB
6. Режим входной линии: вход и выход снизу, другие способы выбора
7. Режим охлаждения: принудительное воздушное охлаждение
8. Управление питанием:AC 380V±10%
9. MTBF：50000h
10. Температура окружающей среды: - 5°C ~ + 40°C, более 40°C может быть уменьшена для использования, максимальная рабочая температура 50°C;  При каждом повышении на 1°C пропускная способность уменьшается на 1,5%
11. Влажность окружающей среды: 5% ~ 95%, отсутствие туфа
12. Высота над уровнем моря: менее 1000 м, более 1000 м необходимо использовать с уменьшением, каждые 100 м повышения, 1% от пропускной способности
13. Среда хранения: должна храниться без пыли, без прямого солнечного света, без горючего или коррозионного газа, без масла, без водяного пара и вибрации
14. Амплитуда вибрации: менее 0,59 г

产品规格

Примечания

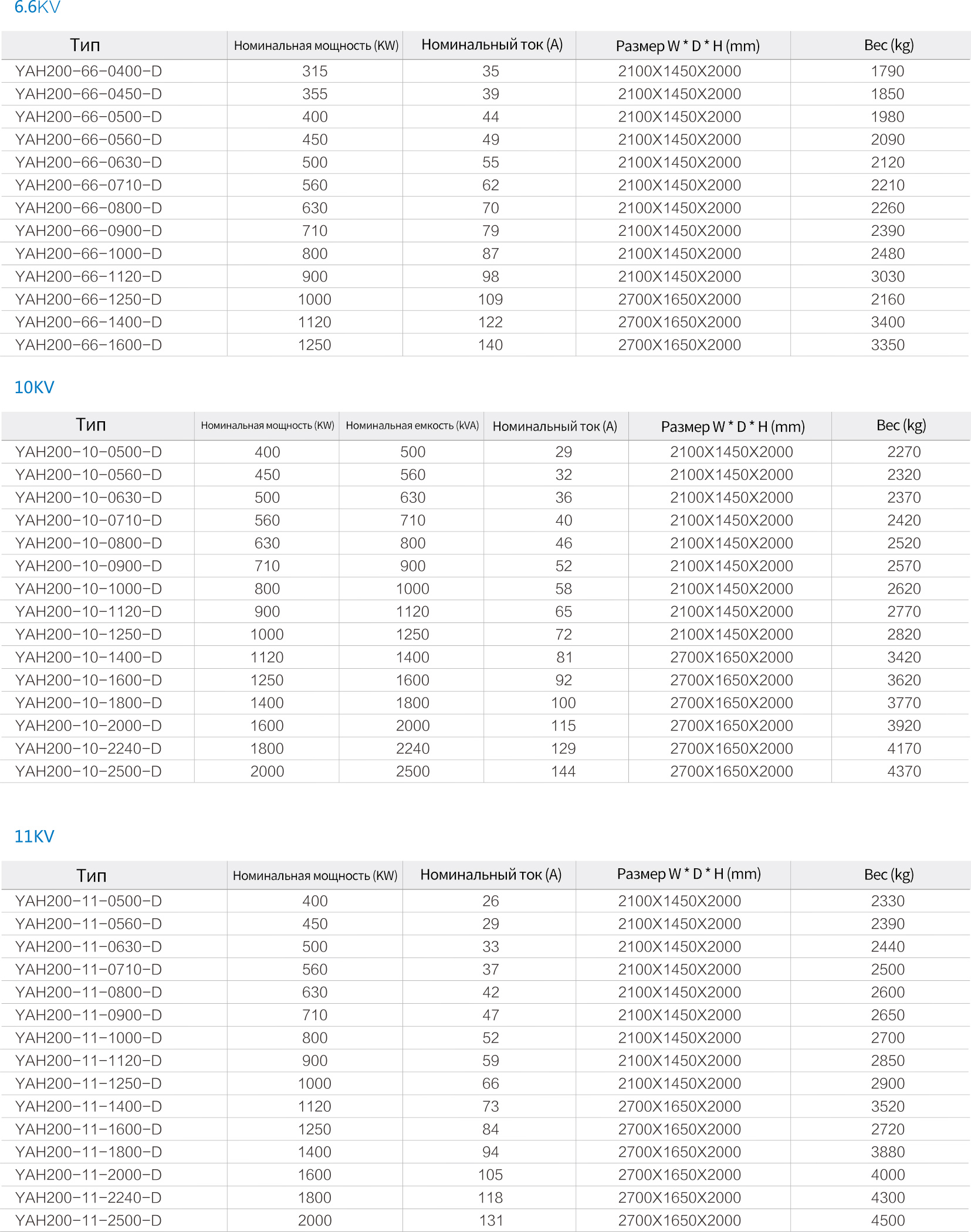

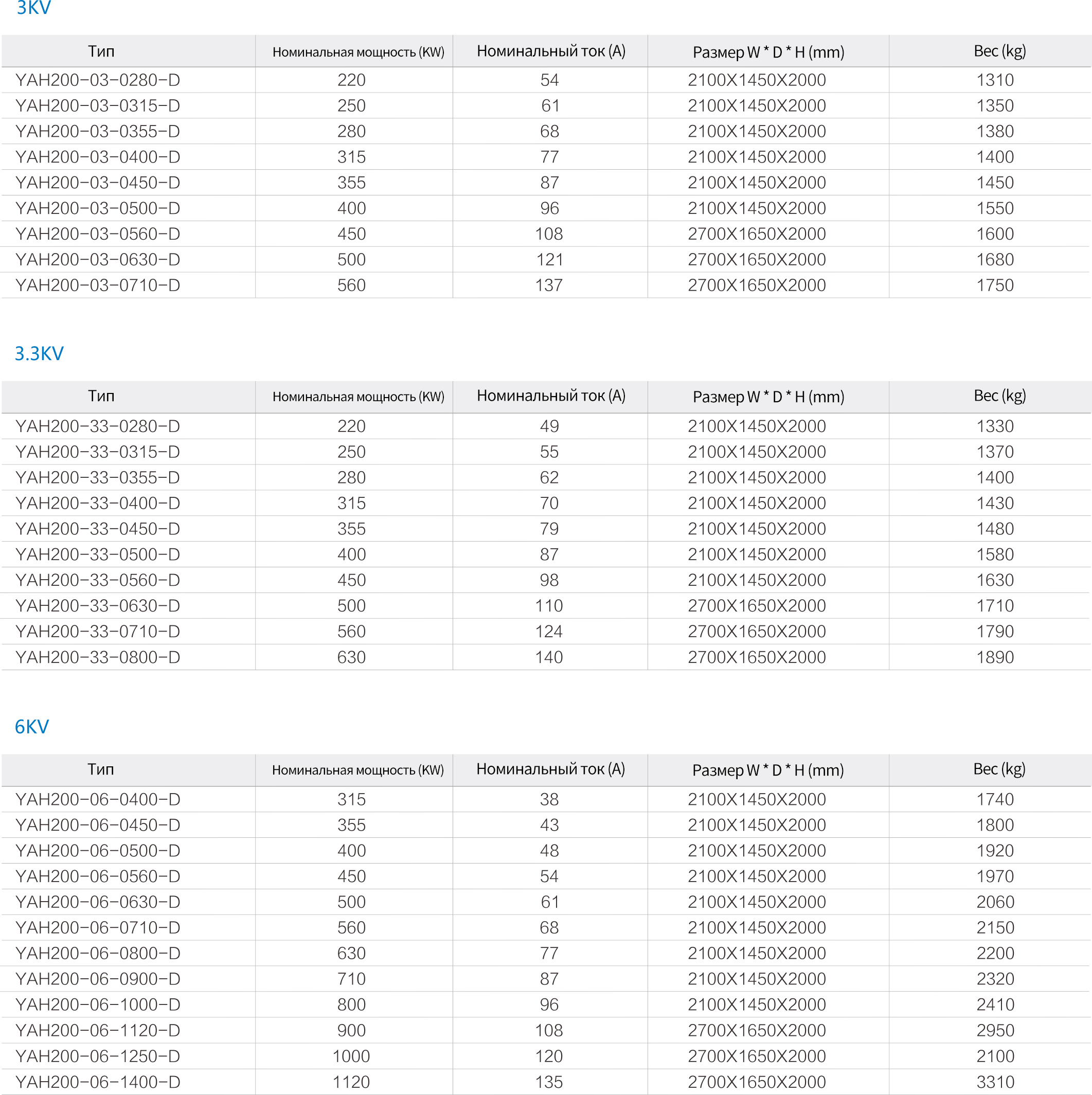

1. Все размеры и вес для справки, в зависимости от конкретного значения в техническом соглашении;
2. Размер всей машины без высоты потолка шкафа, высота потолка шкафа должна быть увеличена на 300 мм - 600 мм, как указано в техническом соглашении
3. Рекомендуемое расстояние передней части устройства от стены / другого оборудования не менее 1500 мм, задней стороны от стены / другого оборудования не менее 1000 мм, боковой стороны от стены / другого оборудования не менее 800 мм, верхней поверхности от крыши не менее 1000 мм
4. Размер байдарка W * D * H (mm): 700 * 1450 * 2000
