Технические параметры

• Название продукта: Умный шунтирующий мягкий стартер
• Электрическое напряжение:380V/660V（±15%）
• Ограничение тока запуска: 0.5 - 5 раз
• Время падения склона:0~60S
• напряжение мягкого начального значения: 30% Ue ~ 80% Ue, может быть установлено на месте
• Время запуска скачка:0.1S
• Применимый электродвигатель: трехфазный асинхронный двигатель с крысиной клеткой
• Частота запуска: в зависимости от нагрузки
• Режим охлаждения: IP20 более высокого уровня может быть согласован
• Экологические требования: требуется высота более 1000 м над уровнем моря, использование емкости должно быть соответствующим образом уменьшено, ток на каждые 100 м выше 1000 м должен быть снижен на 0,5%;  Относительная влажность при температуре окружающей среды от - 10°C до + 40°C не превышает 95%;  Без геля, без легковоспламеняющихся и взрывоопасных газов, без проводящей пыли, в хорошо проветриваемой внутренней среде

Принцип работы

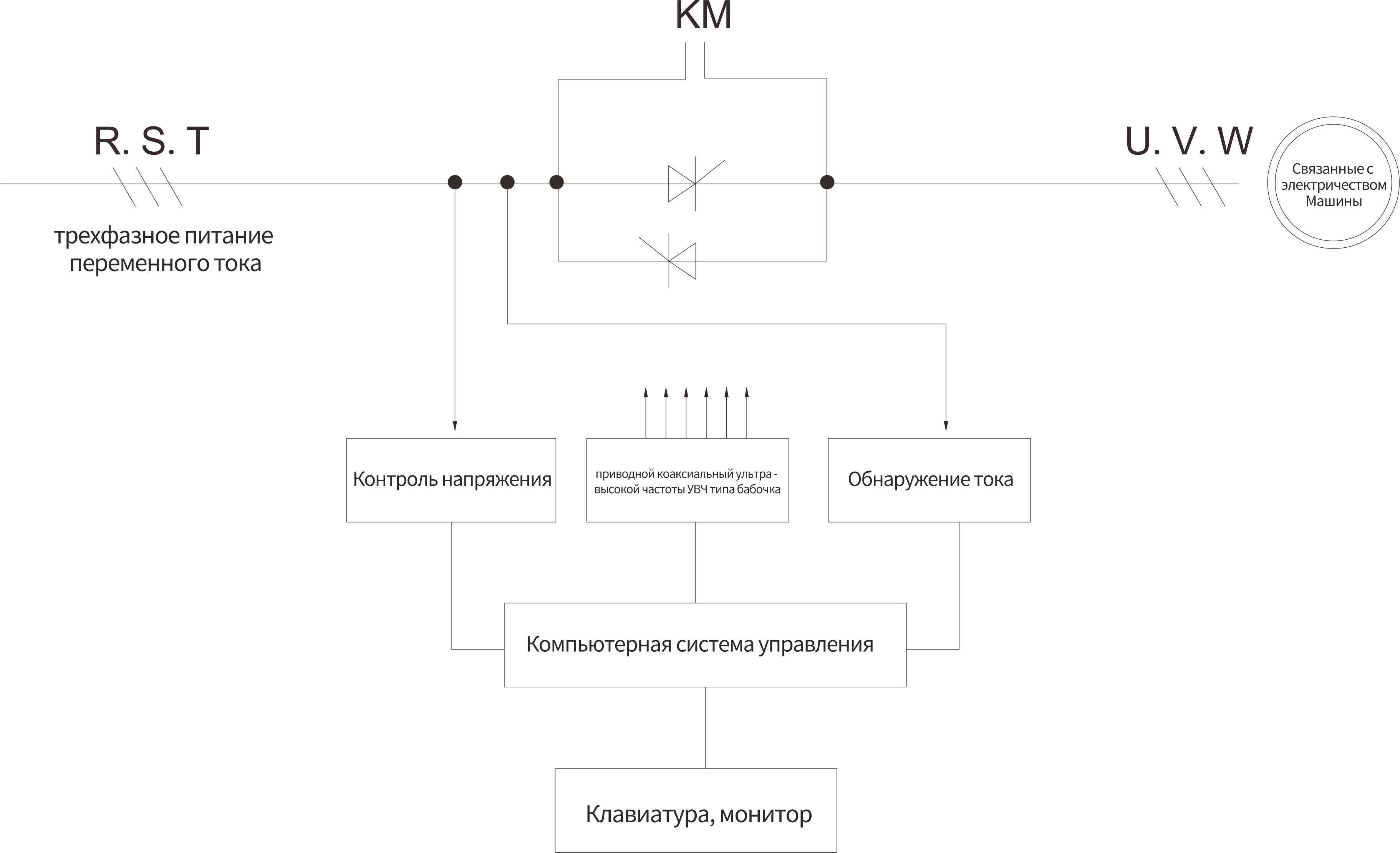

• Мягкий стартер двигателя серии YA5000 использует три пары обратных параллельных сенсорных труб, соединенных с контуром статора двигателя переменного тока, используя электронный переключатель товарной трубки, используя микропроцессор для управления изменением своего триггерного угла, чтобы изменить степень включения интерпретатора продукта, таким образом, переменный переменный ток вводит напряжение, чтобы достичь цели мягкого запуска двигателя переменного тока, когда запуск завершен, выход мягкого стартера достигает номинальной мощности, через сигнал контроллера шунта, автоматически управляет трехфазным шунтирующим контактором KM всасывания, двигатель переменного тока вводится в эксплуатацию сети, как показано на рисунке ниже

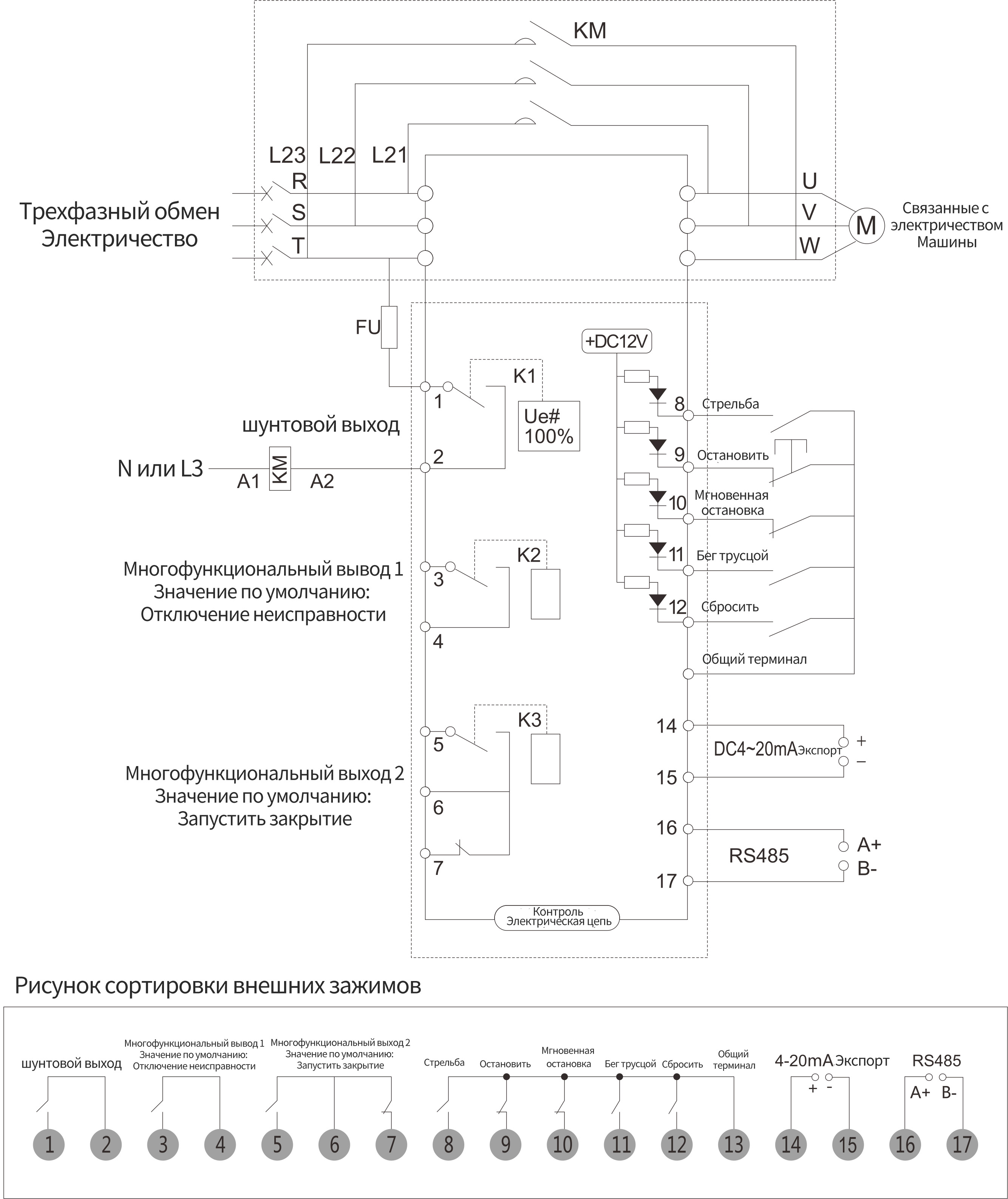

Демонстрация подключения

Форма и размеры установки (в единицах: мм)

• габарит шунтового мягкого пуска

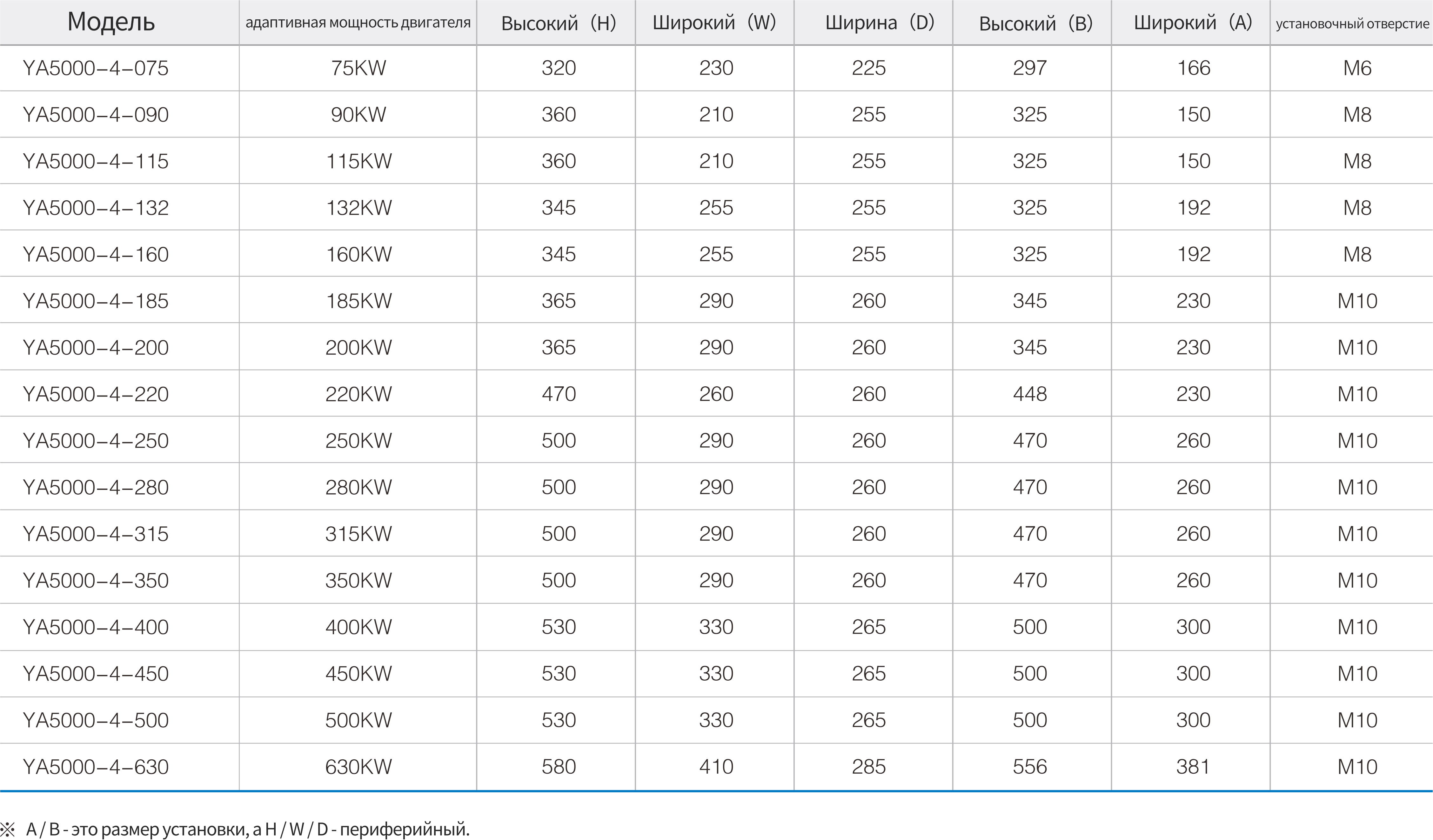

• 75~630KWгабарит шунтового мягкого пуска
