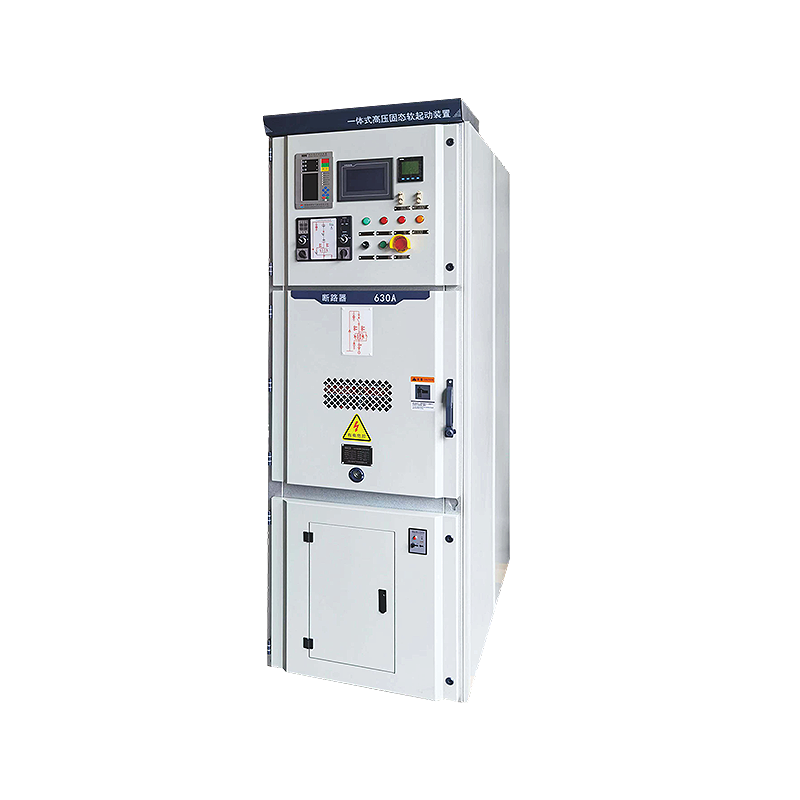

工作原理

• YAMV系列高压固态软起动装置的控制核心是微处理器MCU。微处理器对SCR进行相角触发控制以降低加在电机上的电压，然后通过慢”慢地控制加在电机上的电压和电流平滑地增加电机转矩，直到电机加速到全速运行，这种起动方式可以降低电机的起动冲击电流，减少对!电网和电机自身的冲击，同时也减少了对连在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机检测时间。当电:机达到全速运行后，电机电流降到正常全速运行的电流值，YAMV系列软起动装置有一个旁路输出继电器，从而使旁路高压真空接触器闭:合，使电机电流经旁路接触器，防止SCR导通所产生的压降引起的热损耗，提高了工作效率及可靠性。

性能特点

• 多种触发方式
  单相光纤和多点电磁触发相结合技术，实现高压晶闸管的触发检测与低压控制回路之间的隔离，安全可靠。提高了装置的可靠性。
• 多种通讯接口
  配置RS-485通讯接口，标准的Modbus通讯协议，可与上位机或集中控制中心进行通信。
• 多种起动模式
  电压斜坡启动、电流斜坡启动、突跳斜坡启动，根据不同的负载可以选择相应的启动参数，达到最佳的启动效果。
• 友好人机界面
  触摸屏人机窗口实时监控系统状态，采集阀组数据，系统控制参数的修改或设置。
• 创新散热器工艺设计
  功率器件采用组件式结构，晶闸管与散热器采用纵狗叠压串联结构，散热效果好，寿命长结构紧凑。
• 晶闸管的保护
  阻容网络吸收动静态均压技术，保证功率器件在高下串联的可靠安全运行。
• 多样化进出线方式
  根据用户现场要求可选择下进下出、上进下出、侧进下出、侧进侧出的电缆安装方式。
• 多种控制模式
  整机设有本地、远程(内部干接点)、PLC、通讯(485接口、Modbus)起停控制功能。
• 高可靠安全性
  高低压之间电气隔离全部采用光纤隔离与磁隔离，具有低压(380V)电动机预调式功能，采用具备五防功能的标准高压柜。
• 标准模块化设计
  采用高压功率晶闸管组件式结构，模块化设计，便与整机安装维护。
• 工业5G物联网(订货协议)
  通过工业以太网+5G,连接云服务器后，给大数据分析及相关人工智能算法提供数据，充分利用云平台的算力，实现电机运行状态的在线分析诊断，实现故障预警以及优化控制。

技术参数

• 基本参数

1. 负载种类：三相高压鼠笼式异步电机、同步电机
2. 交流电压：3000--10000VAC
3. 工作频率：50Hz/60Hz±2Hz
4. 相序：输出端允许在任何相序下工作
5. 旁路接触器：具有直接起动容量的接触器
6. 控制电源：AC220V±15%
7. 瞬时过电压保护：dv/dt吸收网络
8. 起动频次：1-6次(每小时)
9. 环境条件：环境温度:-20℃~+50℃
                     相对湿度:5%---95%无凝露
                     海拔小于1500米(大于1500米需降容使用)

• 操作界面

1. 显示：触摸屏显示
2. 语言：中/英文

• 数据记录

1. 故障查询记录：记录本装置历史全部故障记录
2. 运行时间记录：记录本装置历史累计运行时间
3. 操作日志记录：记录本装置历史全部操作事项

• 保护功能

1. 输入缺相保护：在起动或者运行中缺任一相时，停车保护动作并发信号
2. 输出缺相保护：任一相输出无电流时，停车保护动作并发信号
3. 起动超时保护：起动时间限制:5-120S
4. 起动过流保护：起动过流保护设定:300-700le
5. 运行过流保护：运行过流保护设定:60-200%le
                            运行过流保护动作时间:0-120S

6. 相电流不平衡保护：电流不平衡保护设定:0-80%le
                                    电流不平衡保护动作时间:0-120S
7. 运行欠载保护：运行欠载保护设定:0-80%le
                            运行欠载保护动作时间:0-120S
8. 过压保护：过压保护设定:80-150%Ue
                     过压保护动作时间:0-120S
9. 欠压保护：欠压保护设定:60-100%Ue
                     欠压保护动作时间:0-120S
10. 停机带高压跳闸：停机超过1小时，故障继电器动作一次

• 通讯说明

1. 通讯协议/接口：Modbus RTU
2. 网络连接：每台RPMV可与32台ODS设备联网通讯
3. 功能：通过通讯接口可以观察运行状态、编程

• 仪表显示

1. 主电源电压：显示三相主电源电压
2. 三相电流：显示三相主回路电流

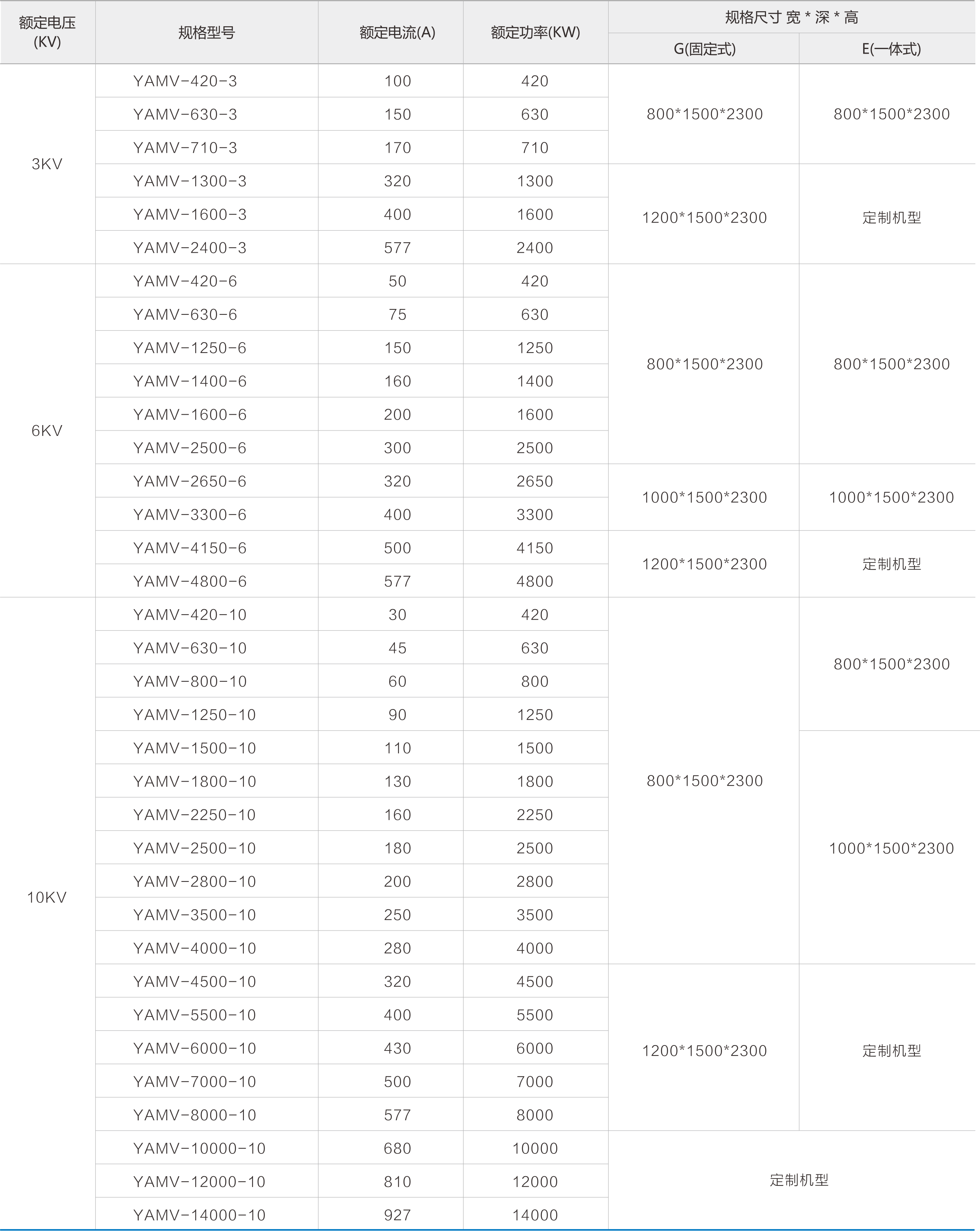

选型与尺寸

备注

• 除上述标准柜体外形外，我司可为客户提供非标定制产品，产品尺寸以实物为准。
