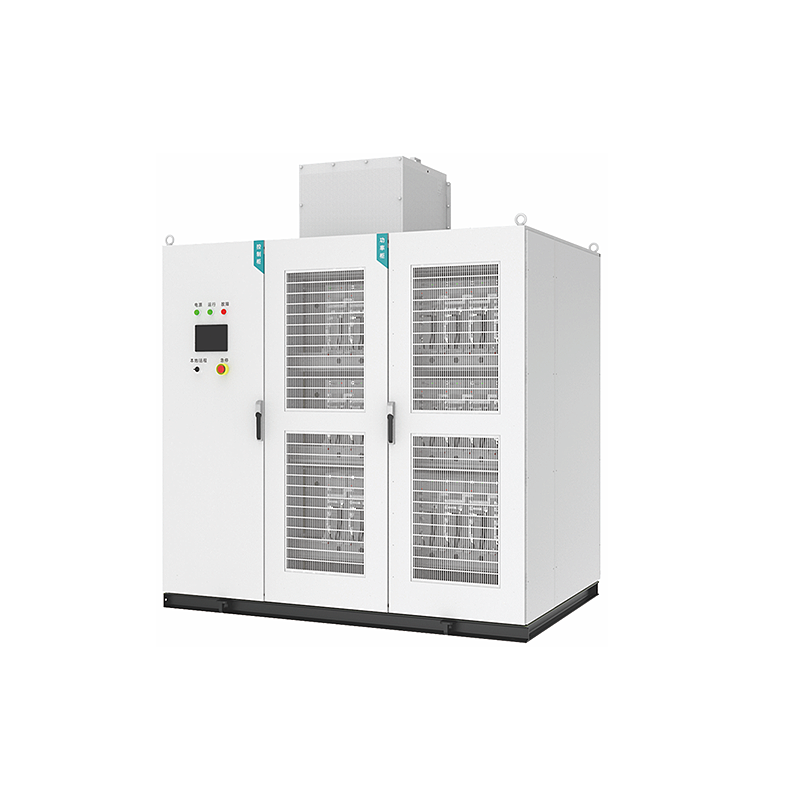

主要作用

• 冶金—烧结主抽风机、转炉除尘风机高炉鼓风机、二氧化硫鼓风机环冷风机、助燃风机、冲渣泵、除磷泵等
• 电力—给水泵、凝结水泵、循环水泵、送风机、引风机、一次风机、二次风机等
• 矿山—主扇风机、瓦斯抽放泵、压缩机、皮带机、球磨机、破碎机等

• 石油天然气—输油泵、注水泵、压缩机、其他风机水泵等
• 化工—输油泵、注水泵、压缩机、加压泵等
• 建材—窑尾高温风机、窑头排风机、煤务磨风机、、水泥磨循环风机、粉风机、球磨机、破碎机等
• 市政—曝气鼓风机、供水泵、给水泵、引风机、送风机等

• 其他—风洞试验风机、岸电电源、密炼机等

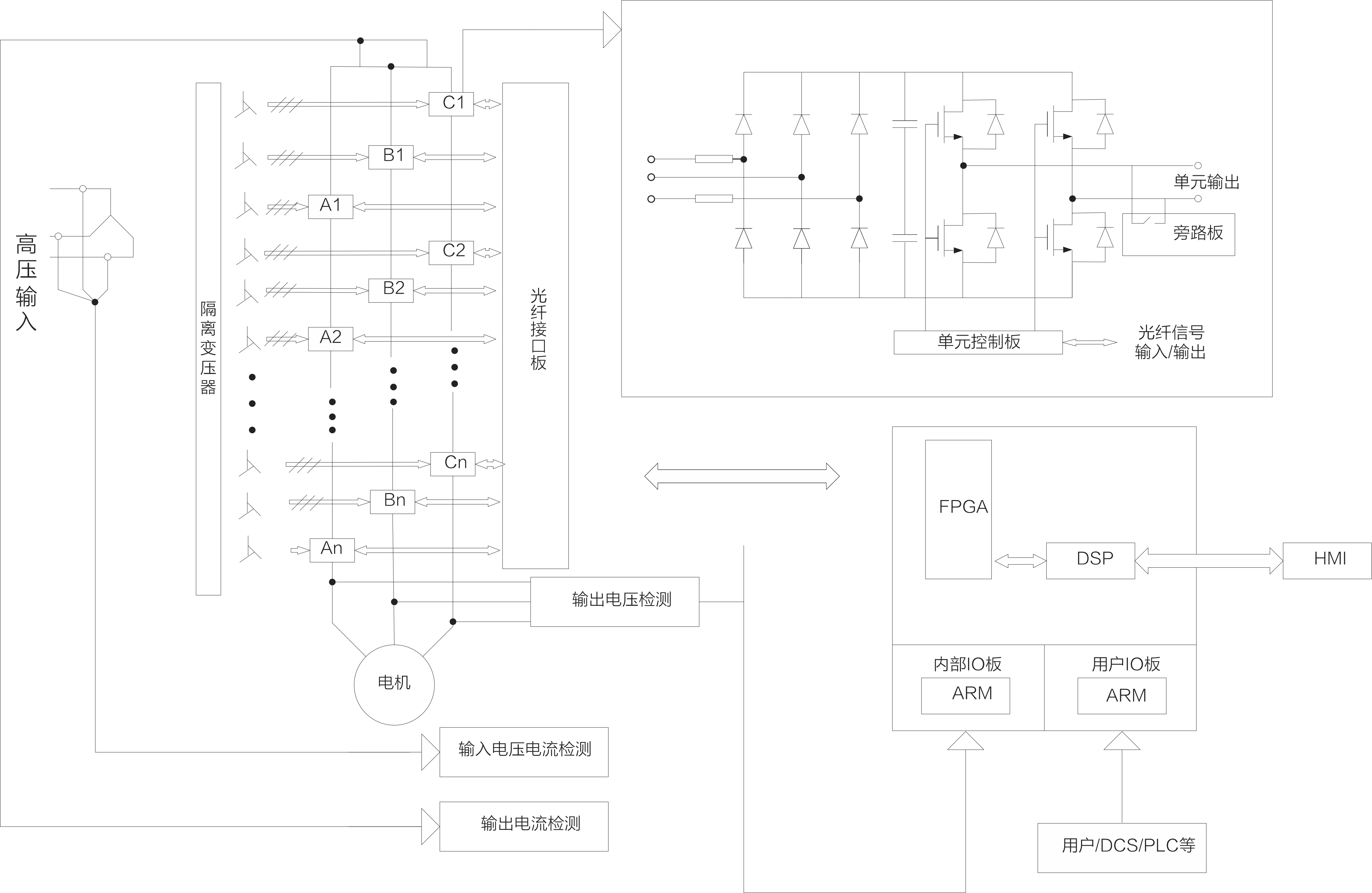

系统拓扑图

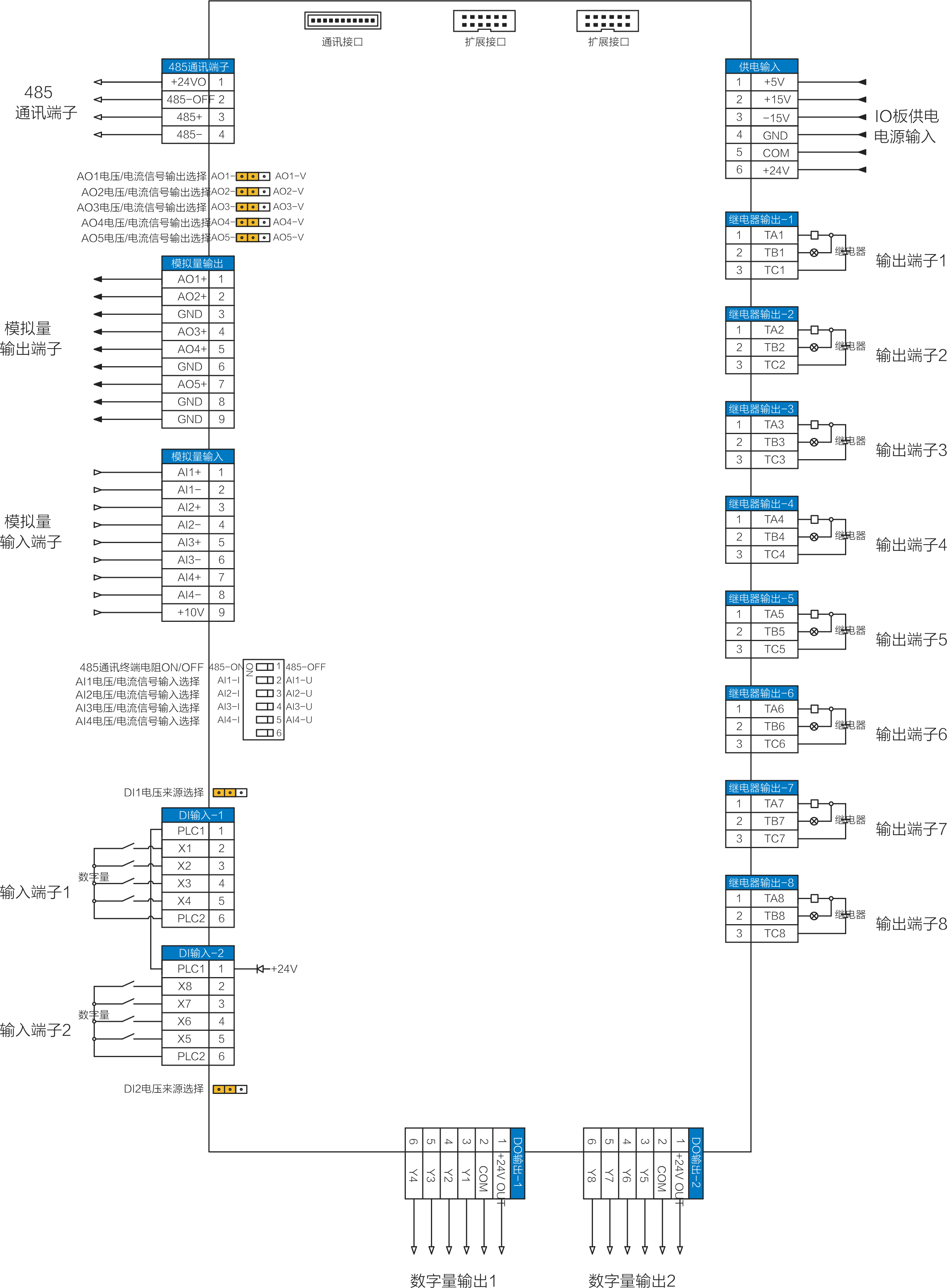

标准IO接口

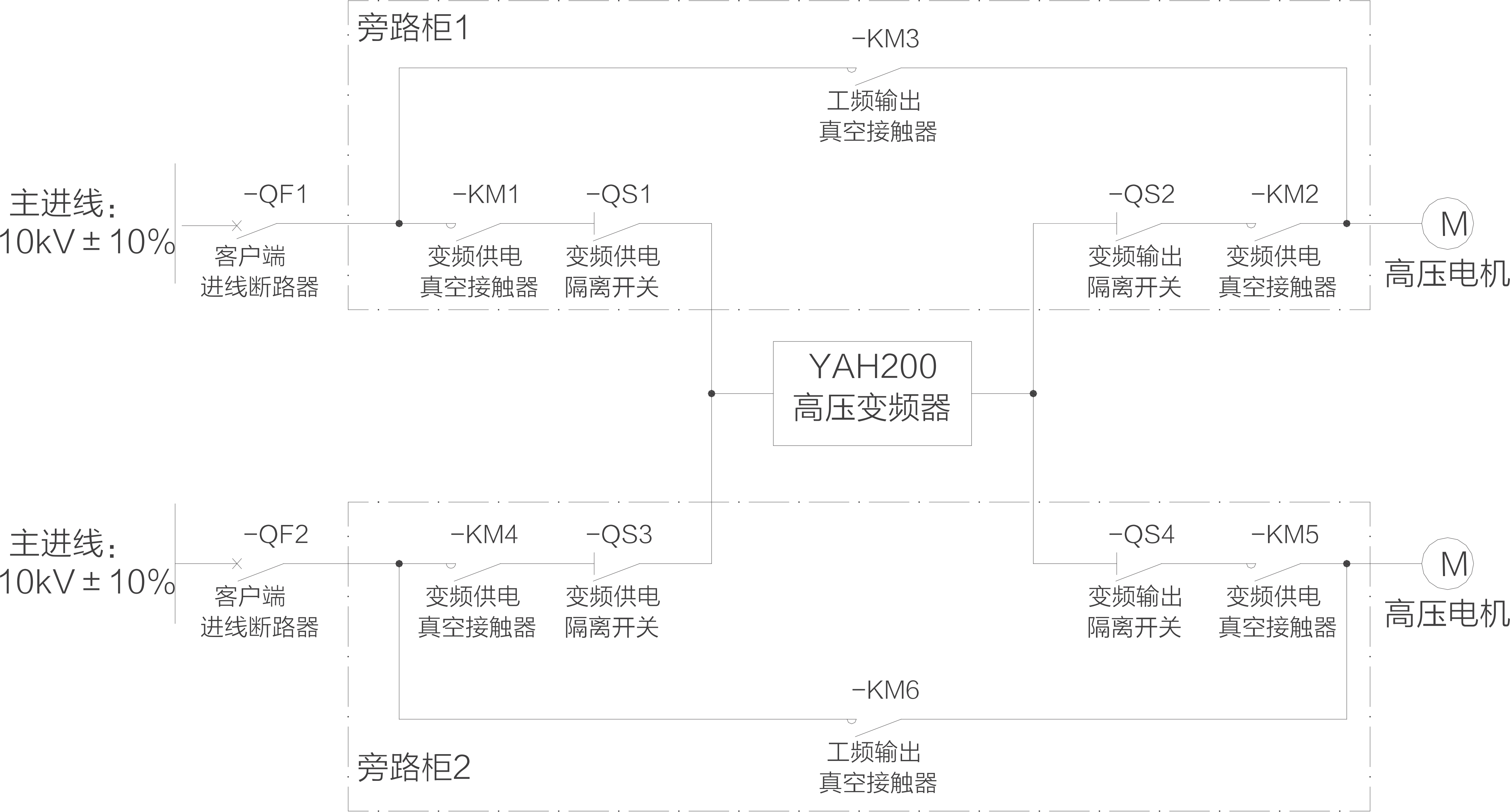

系统旁路方案

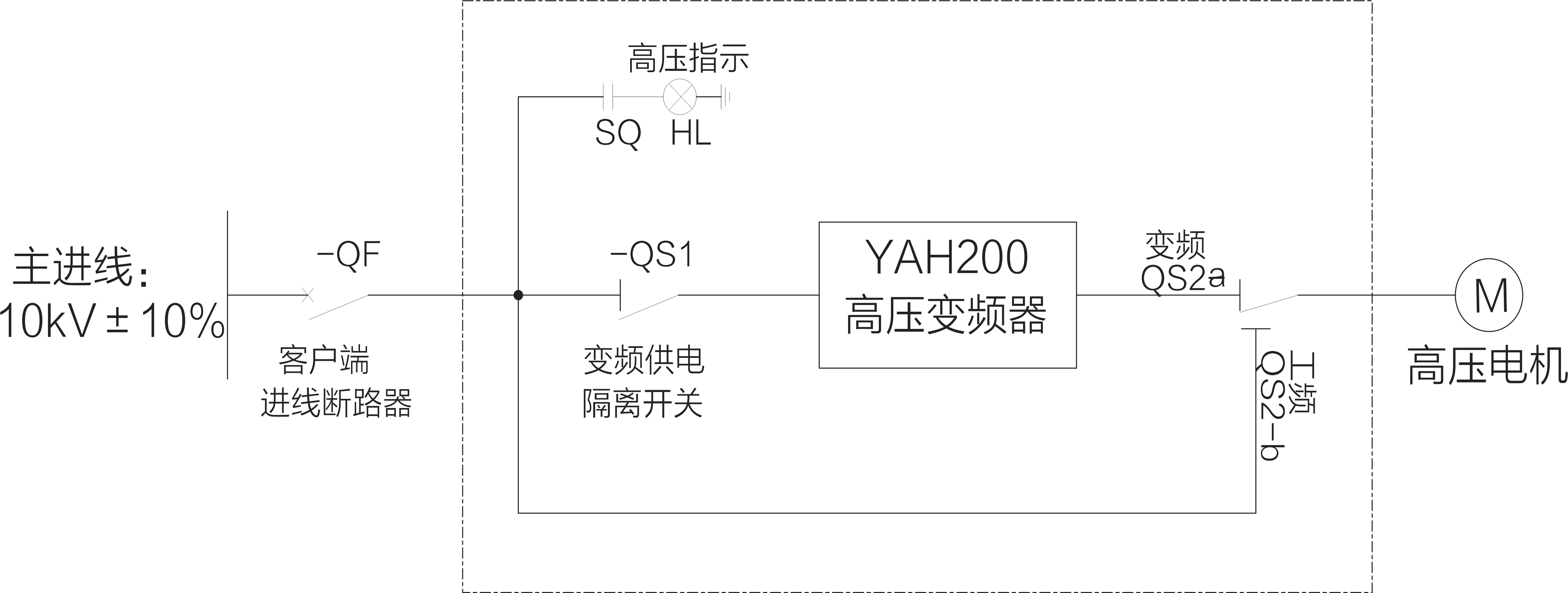

•  一拖一手动旁路
  由一个单刀单掷的隔离开关QS1，一个单刀双掷的隔离开关OS2-a/0S2-b组成。手动旁路柜严格按照“五防”联锁要求设计，变频器输出OS2-a和旁路高压隔离开关0S2-b机械闭锁，完全能够保证变频调速系统安全运行。

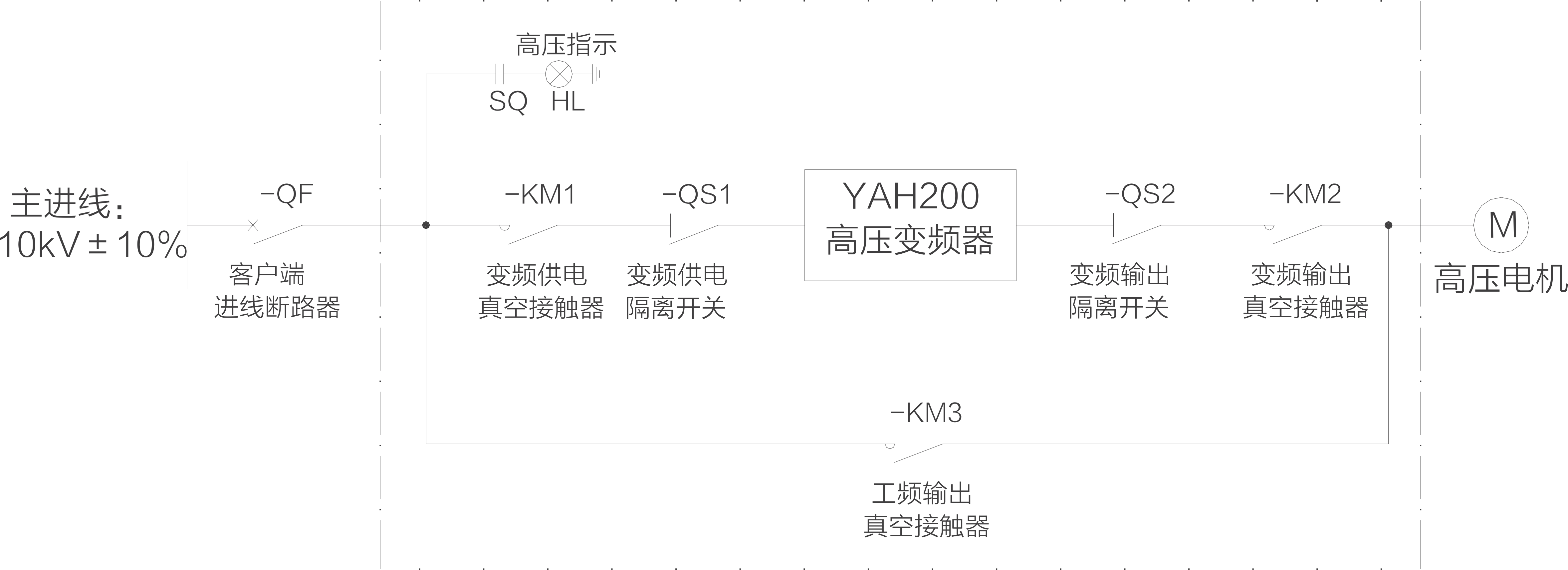

• 一拖一隔离自动旁路
  由三个真空接触器KM1、KM2、KM3和两个隔离刀闸QS1、QS2组成。变频器输出真空接触器KM2和工频真空接触器KM3互锁，完全能够保证变频调速系统安全运行。刀闸QS1、QS2无机械闭锁功能，只是在检修时由手动断开以形成明显的断开点，确保工作人员的安全，在工频和变频运行状况下均处于闭合状态。

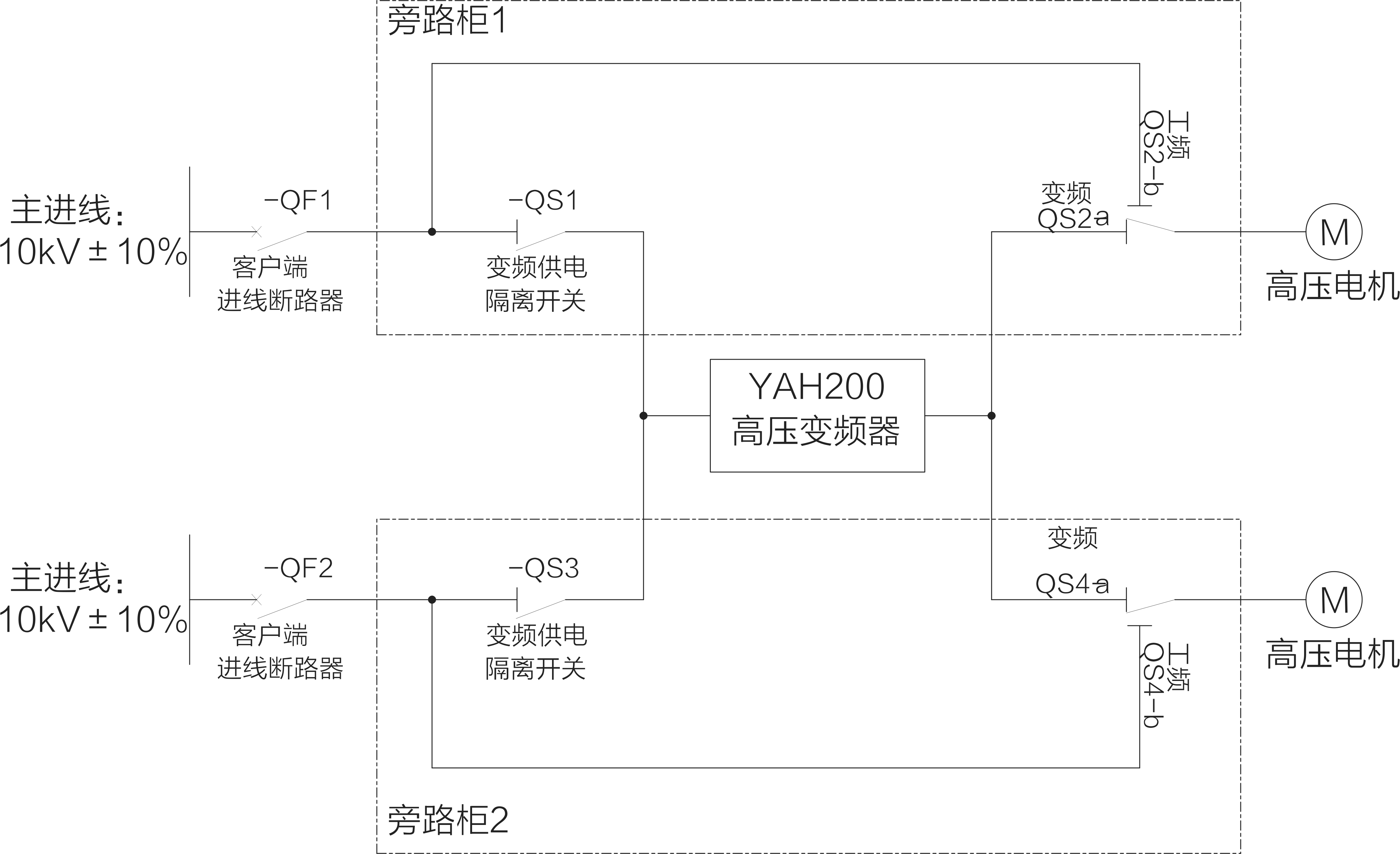

• 一拖二手动旁路
  旁路柜1由一个单刀单掷的隔离开关QS1，一个单:刀双掷的隔离开关QS2-a/QS2-b组成，手动旁路柜严格按照“五防”联锁要求设计，变频器输出QS2-a和旁路高压隔离开关QS2-b机械闭锁，完全能够保证变频调速系统安全运行。旁路柜2与旁路柜1一样。

• 一拖二隔离自动旁路
  旁路柜1主要配置:三个真空接触器KM1、KM2KM3和两个刀闸QS1、QS2。变频器输出真空接触器KM2和工频真空接触器KM3互锁，完全能够保证变频调速系统安全运行。刀闸QS1、QS2无机械闭锁功能，只是在检修时由手动断开以形成明显;的断开点，确保工作人员的安全，在工频和变频运:行状况下均处于闭合状态。旁路柜2与旁路柜1一样。

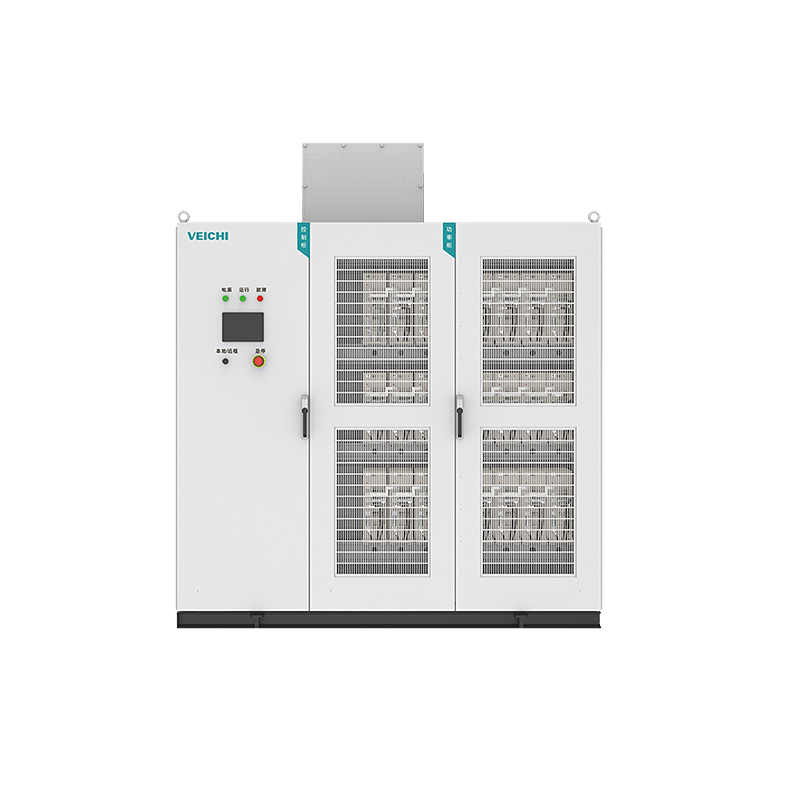

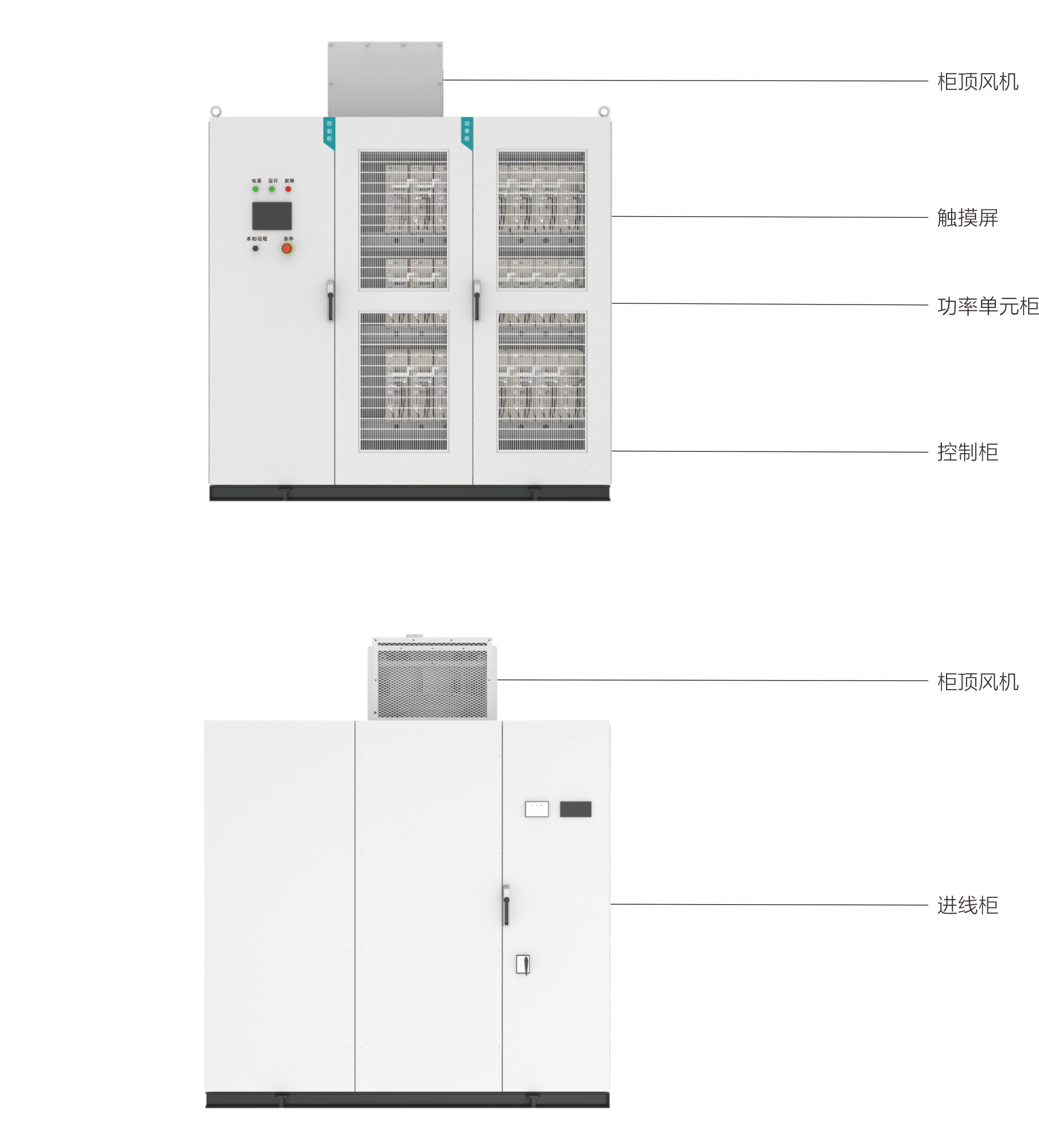

柜机结构图

技术参数

• 输入

1. 电压等级：3kV/3.3kV/6kV/6.6kV/10kV/11kV
2. 电压波动范围：-15%~+10%
3. 电压频率：50/60Hz;±5%
4. 功率因素：≥ 0.97(满载时)
5. 系统效率：≥96%(满载时)
6. 电流谐波：≤4%

• 输出

1. 电压范围：0~额定输入电压
2. 频率范围：0~120Hz(可定制)
3. 电流谐波：≤4%

• 控制电源

1. 电压范围：三相四线制380V，±10%，50/60HZ
2. 额定容量：不小于10kVA

• 控制性能

1. 控制方式：V/F控制;无PG矢量控制(SVC);有PG矢量控制(FVC)
2. 调速比：1:50(VF);1:100(SVC);1:200(VC)
3. 速度控制精度：±1%(VF);±0.4%(SVC);±0.2%(VC)
4. 转矩响应时间：<200ms(SVC);<100ms(VC)
5. 启动转矩：0.5Hz150%额定转矩(SVC);0Hz180%额定转矩
6. 过载能力：120%:60s
7. 加减速时间：0-3600s(可定制)

• 用户端子

1. 开关量输入：8路数字量输入(可扩展，可编程，其中兼容包含1路高速脉冲输入，输入范围为:0~50kHz)
2. 开关量输出：8路数字量输出(可扩展，可编程，其中兼容包含1路高速脉冲输入，输入范围为:0~50kHz)
3. 继电量输出：8路继电器输出(可扩展，可编程)
4. 模拟量输入：4路:AI1、AI2、A13、AI4:-10~+10V/0~20mA
5. 模拟量输出：5路:AO1、AO2、AO3、AO4、AO5:0~+10V/0~20mA

• 保护功能

1. 系统保护：过流、过压、欠压、电机过载、变频器过载、缺相，过热、温控仪故障、门禁故障、通讯故障等
2. 单元保护：欠压、过压、电源、过热、输入缺相、模块故障、电源故障、通讯故障、旁路失败等

• 其他

1. 人机界面：触摸屏
2. 通讯方式：支持Modbus协议(提供标准RS485接口)，CANopen，Profibus DP，Profinet和以太网方式可选配
3. 安装方式：机柜安装
4. 防护等级：IP30
5. 噪音等级：≤75dB
6. 进出线方式：下进下出，其他方式选配
7. 冷却方式：强制风冷
8. 控制电源：AC 380V±10%
9. MTBF：50000h
10. 环境温度：-5℃~+40℃,40 ℃以上可降额使用，最高运行温度50℃;每升高1℃，降额容量1.5%
11. 环境湿度：5%~95%，无凝露
12. 海拔高度：1000m以下，超过1000m需降额使用，每升高100m，降额容量的1%
13. 存储环境：应存放于无尘、无阳光直射、无可燃或腐蚀性气体、无油污、无水蒸气和振动的场合
14. 振动幅度：0.59g以下

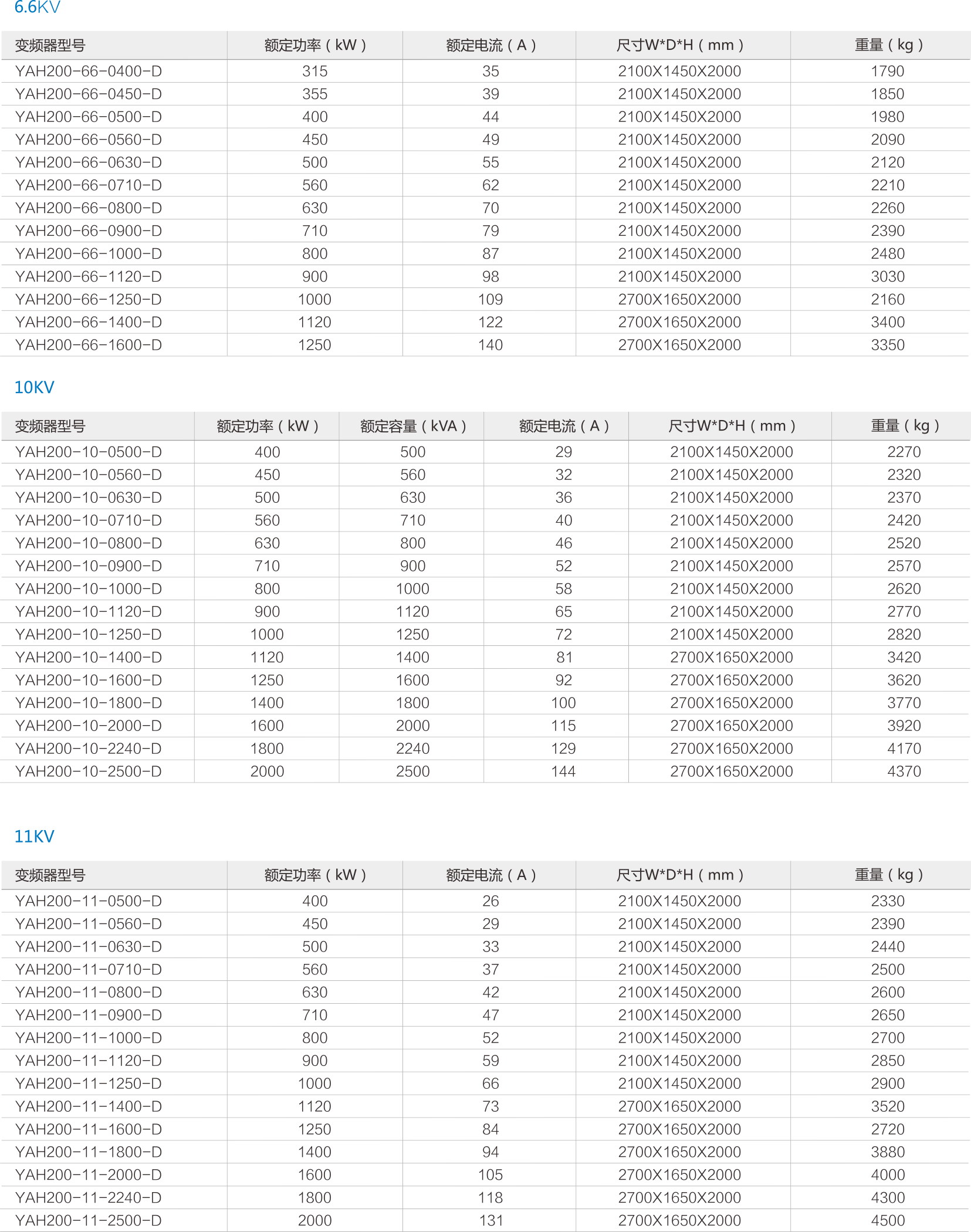

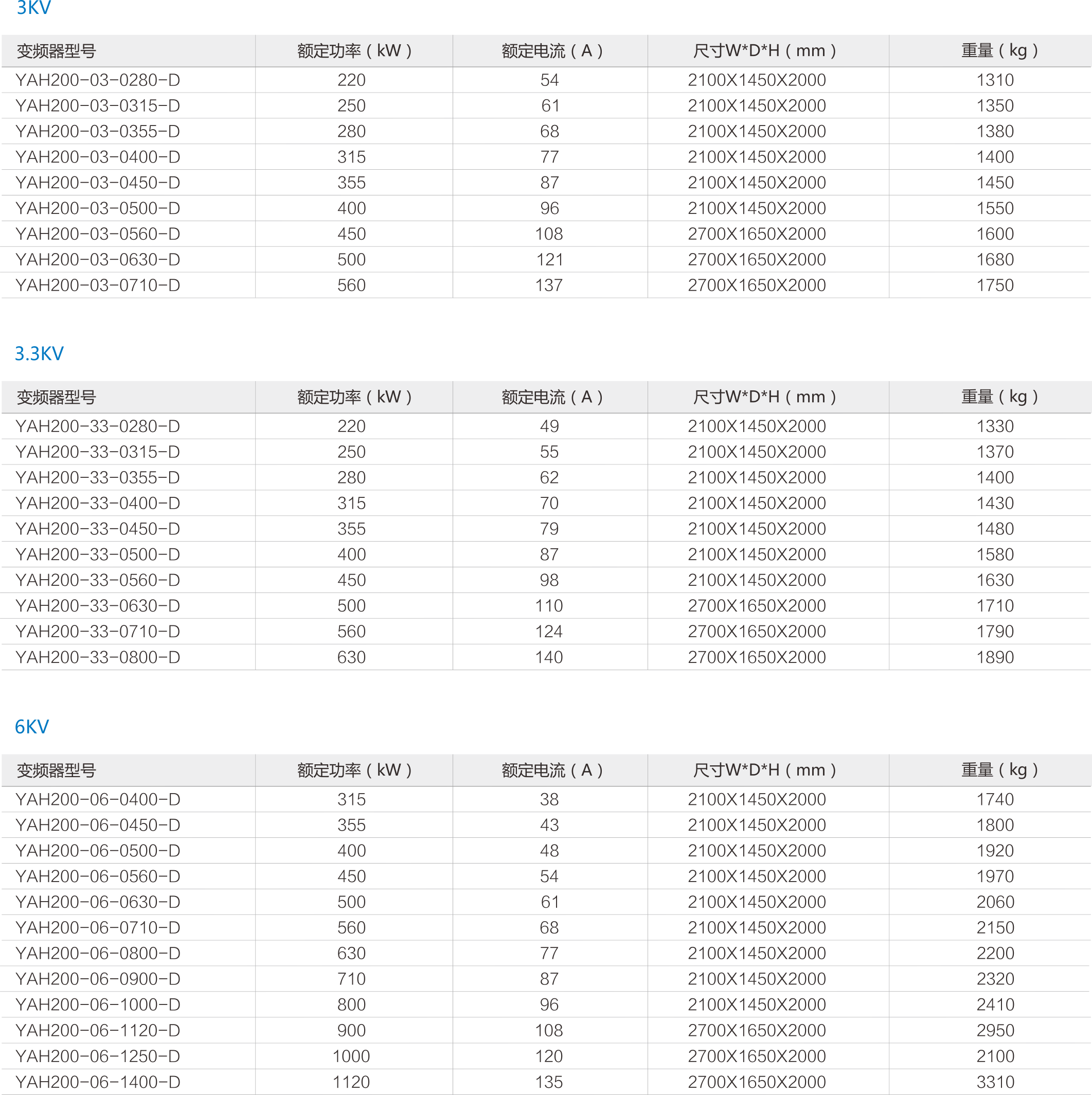

产品规格

备注

1. 所有尺寸和重量供参考，具体数值参考技术协议中为准;
2. 整机尺寸为不含柜顶风机高度，柜顶风机高度需增加300mm-600mm不等，具体见技术协议内容
3. 设备正面离墙壁/其他设备距离建议不小于1500mm，背面离墙壁/其他设备距离建议不小于1000mm，侧面离墙壁/其他设备距离建议不小于800mm，顶面离房顶距离建议不小于1000mm
4. 旁路柜尺寸W*D*H(mm):700*1450*2000
